7P三相導軌式多費率電表

DTSF6111，DSSF6111三相導軌式多費率電能表(7P)

概述：

DTSF6111-7三相電子式多費率電能表是采用先進的電能計量芯片，與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT工藝，根據居民實際用電狀況所設計、制造的電能儀表。該表實現分時計量，設定日自動轉存數據，LCD顯示等功能。該表可進行4種費率、10個時段、4個時區及12位表號等設置，并具有電能測試脈沖輸出功能。該表性能指標符合GB/T 17215.321-2008《1級和2級靜止式交流有功電能表》、GB/T 15284-2002《多費率電能表特殊要求》和通信規約符合DL/T645-2007《多功能電能表通信規約》的要求。

功能特點：

1.計費功能：可設置尖、峰、平、谷4種費率，10個日時段。時段最小間隔為1分鐘，時段可跨越零點,設置時從小到大排列。

2.任意時段的起始及終止的實際時間和預置時間誤差<5s。

3.電能表采用硬件時鐘電路，并具有溫度補償電路，以保證在正常工作環境下，時鐘誤差控制在30s/月之內，內置時鐘具有日歷、計時、閏年自動切換功能。采用獨立鋰電池為時鐘供電，以便斷電后維持時鐘工作電池容量≥1.0Ah，電池壽命在10年以上，且連續工作時間大于3年。

4、顯示內容：電流、電壓、功率、費率時段、頻率,功率因素等。

5、通訊功能：支持DL/T645或Modbus-RTU協議

6、輸出功能：無源脈沖輸出

7、具有電池失壓報警功能

技術規格：

◆ 電壓:3x 100V、3 x 380V ; 3 x 220V/380V。

◆ 頻率:50Hz, 60Hz

◆ 電流規格:1.5（6）, 5(20)A, 10(40)A, 15(60)A, 20(80)A, 30(100)A

◆ 電壓回路功耗:_2W, 5VA

◆ 電流回路功耗:<1VA(Ib)

◆ 正常工作溫度:-15℃～+55℃

◆ 存貯運輸溫度:-25℃～+70℃

◆ 環境濕度:c 85%

◆ 產品壽命:大于10年

◆ 外型尺寸:129mm x 100mm x 82mm

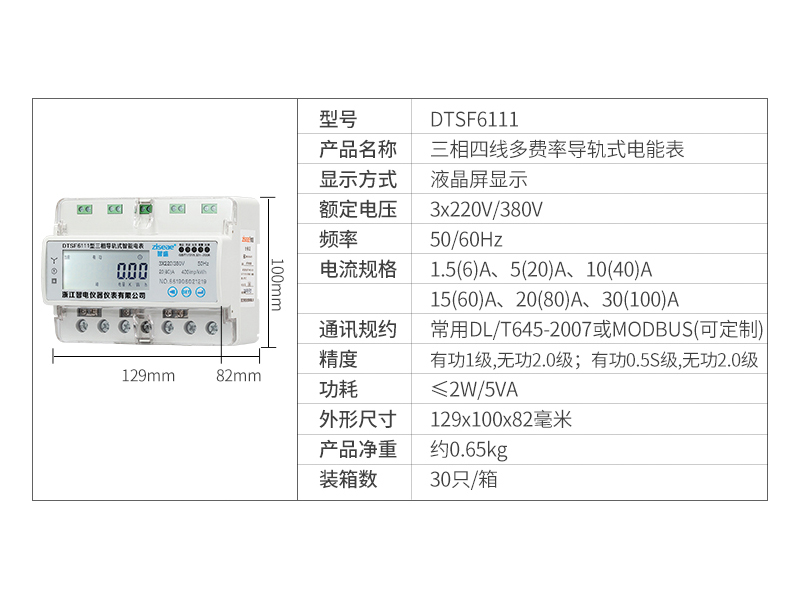

產品參數：

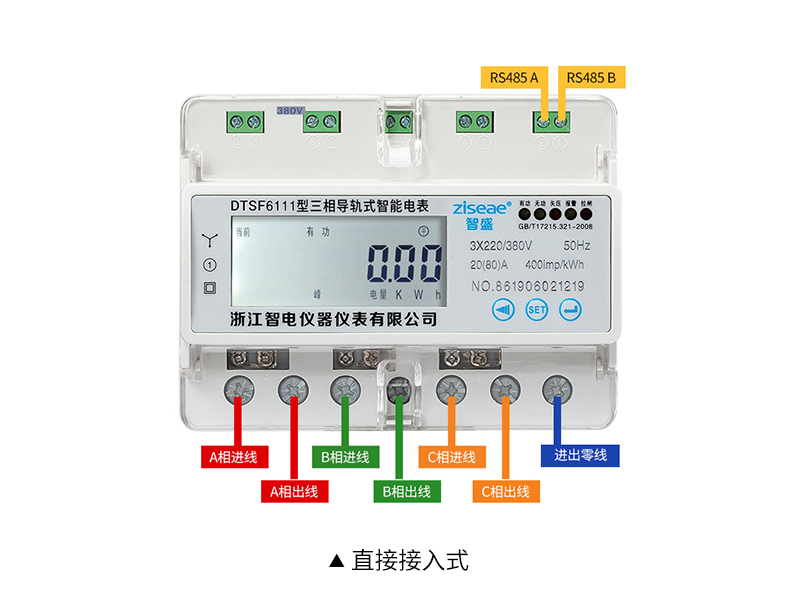

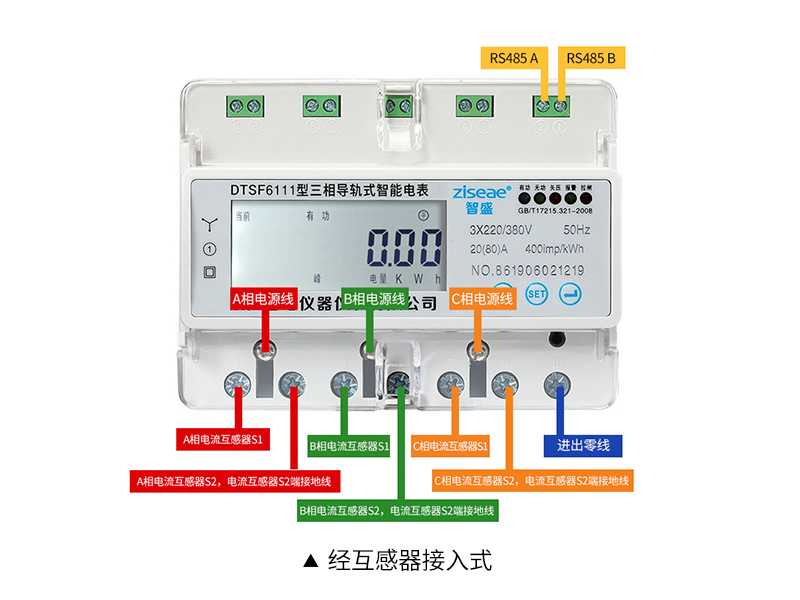

接線方式：
